CPU PLC Siemens S7-1200 – Tổng Quan & Thông Số Chi Tiết

SIMATIC S7-1200 là dòng PLC thế hệ mới của Siemens, tích hợp nhiều chức năng công nghệ, khả năng mở rộng linh hoạt và hỗ trợ đa dạng giao thức truyền thông. Dòng PLC này đặc biệt phù hợp cho các ứng dụng công nghiệp vừa và trung bình như: băng tải, máy đóng gói, chiếu sáng thông minh, hệ thống bơm – áp lực, trạm điện, HVAC, máy dệt, máy trộn,…

1. Thông số kỹ thuật CPU 1212C (DC/DC/DC)

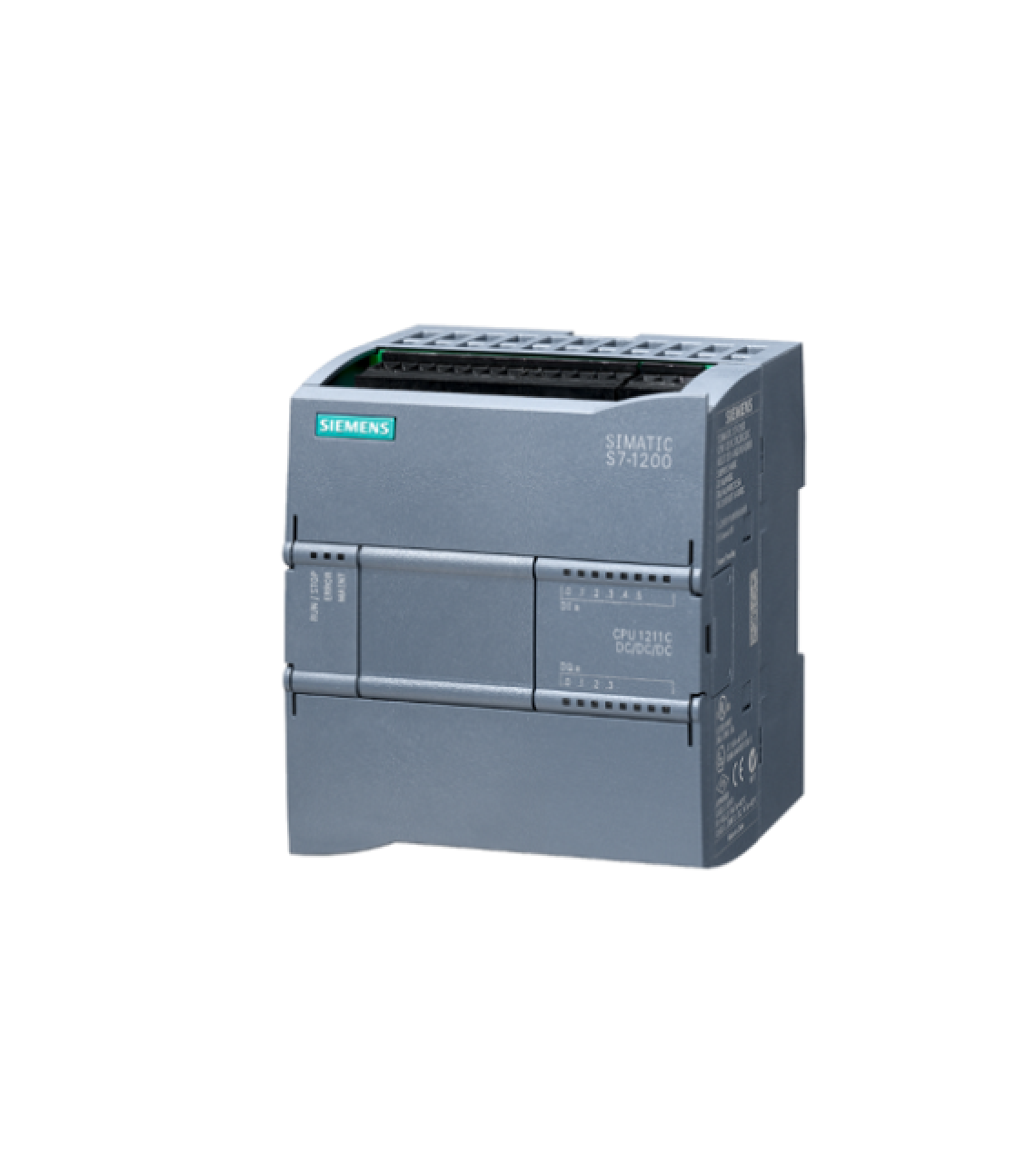

Model: 6ES7212-1AE40-0XB0

• Nguồn cấp: 20.4 – 28.8 VDC

• Bộ nhớ chương trình & dữ liệu: 75 KB

• Tích hợp I/O:

  • 8 ngõ vào số (DI 24V DC)

  • 6 ngõ ra số (DO 24V DC)

  • 2 ngõ vào analog (0–10V DC)

• Truyền thông tích hợp: PROFINET

• Khả năng mở rộng:

  • 1 bo mạch mở rộng (Signal Board)

  • Tối đa 2 mô-đun mở rộng tín hiệu (SM)

  • Tối đa 3 mô-đun truyền thông (CM)

• Trọng lượng: 0.303 kg

• Điện áp ngõ vào: 24V

• Bảo hành: 12 tháng

• Thương hiệu: Siemens – Series S7-1200

2. Các giao tiếp và mô-đun truyền thông hỗ trợ

S7-1200 có khả năng kết nối linh hoạt thông qua nhiều mô-đun:

• Giao diện PROFINET tích hợp

• Mô-đun PROFIBUS DP (Master/Slave)

• Mô-đun GPRS / LTE cho kết nối mạng di động

• Bộ xử lý truyền thông CP 1243 (Firewall, VPN, Telecontrol)

• RF120C kết nối hệ thống nhận dạng RFID

• Mô-đun SM1278 IO-Link

• Kết nối Point-to-Point qua CM1241, CB1241

3. Bảng so sánh các dòng CPU S7-1200 tiêu chuẩn

Đặc tính	CPU 1211C	CPU 1212C	CPU 1214C	CPU 1215C	CPU 1217C
Lựa chọn	DC/DC/DC, AC/DC/RLY, DC/DC/RLY	DC/DC/DC, AC/DC/RLY, DC/DC/RLY	DC/DC/DC, AC/DC/RLY, DC/DC/RLY	DC/DC/DC, AC/DC/RLY, DC/DC/RLY	DC/DC/DC
Work Memory	50 KB	75 KB	100 KB	125 KB	150 KB
Load Memory	1 MB	2 MB	4 MB	4 MB	4 MB
DI/DO tích hợp	6/4	8/6	14/10	14/10	14/10
AI tích hợp	2	2	2	2	2
AO tích hợp	0	0	0	2	2
Số SB hỗ trợ	1	1	1	1	1
Số SM mở rộng	0	2	8	8	8
CM mở rộng	3	3	3	3	3

4. Danh sách mã order theo từng dòng CPU

CPU 1211C

• 6ES7211-1AE40-0XB0 (DC/DC/DC, 50KB)

• 6ES7211-1BE40-0XB0 (AC/DC/RLY, 50KB)

• 6ES7211-1HE40-0XB0 (DC/DC/RLY, 50KB)

CPU 1212C

• 6ES7212-1AE40-0XB0 (DC/DC/DC, 75KB)

• 6ES7212-1BE40-0XB0 (AC/DC/RLY, 75KB)

• 6ES7212-1HE40-0XB0 (DC/DC/RLY, 75KB)

CPU 1214C

• 6ES7214-1AG40-0XB0 (DC/DC/DC, 100KB)

• 6ES7214-1BG40-0XB0 (AC/DC/RLY, 100KB)

• 6ES7214-1HG40-0XB0 (DC/DC/RLY, 100KB)

CPU 1215C

• 6ES7215-1AG40-0XB0

• 6ES7215-1BG40-0XB0

• 6ES7215-1HG40-0XB0

Tích hợp 2 cổng PROFINET + 2 ngõ ra analog

CPU 1217C

• 6ES7217-1AG40-0XB0 (150KB, hiệu năng cao hơn)

5. Dòng CPU Fail-Safe (F-CPU)

Model	Ghi chú
CPU 1212FC	100 KB, DI/DO an toàn
CPU 1214FC	125 KB
CPU 1215FC	150 KB, 2 cổng PROFINET, AO tích hợp

6. Mô-đun I/O mở rộng (Digital – Analog – Fail-Safe – Technology)

Toàn bộ danh sách được phân loại lại rõ ràng:

➤ Digital Input (DI) – Digital Output (DO) – Mixed

(8/16 DI, 8/16 DO, DO relay, DI/DO hỗn hợp…)
→ Các mã như: 6ES7221-1BF32-0XB0, 6ES7222-1HF32-0XB0,…

➤ Analog Input/Output (AI/AQ)

(4–8 kênh, 13–16 bit, RTD, Thermocouple…)
→ Các mã như: 6ES7231-4HD32-0XB0, 6ES7232-4HD32-0XB0,…

➤ Fail-safe I/O

→ 6ES7226-6RA32-0XB0, 6ES7226-6DA32-0XB0,…

➤ Technology Modules

→ SM1238 Energy Meter, SM1281 Condition Monitoring, SM1278 IO-Link…

➤ Signal Board

→ DI/DO/AI/AQ dạng bo mạch gắn trực tiếp

7. Mô-đun truyền thông (Communication Modules)

• CM1241 (RS232 / RS485)

• CM1243-5 (PROFIBUS Master)

• CM1242-5 (PROFIBUS Slave)

• CP1242-7 (GPRS)

• CP1243-7 LTE

• CP1243-1 (Firewall, VPN, Telecontrol)

• RF120C (RFID)

• CB1241 (RS485 – Board)

8. Ứng dụng thực tế

Nhờ tích hợp công nghệ như HSC, PWM, PID, điều khiển tốc độ / vị trí, S7-1200 được sử dụng trong:

• Hệ thống băng tải & dây chuyền đóng gói

• Máy in, máy dệt, máy trộn

• Điều khiển bơm – van – áp lực

• Điều khiển chiếu sáng thông minh

• Trạm phân phối điện

• Hệ thống HVAC (sưởi – làm mát)

• Các ứng dụng tự động hóa vừa & trung bình
